Rööbaste kinnitussüsteemi elastse põhikomponendina on rahvusvahelised raudtee elastsed klambrid standardiseeritud nelja põhimõõtmega: materjalid, jõudlus, katsetamine ja rakendus. Üldine raamistik kujutab endast "teed juhtivate rahvusvaheliselt tunnustatud standardite, üksikasjalikku piirkondlike standardite ja erinevate olukordadega kohandatavate riiklike standardite" struktuuri. Nende põhiülesanne on reguleerida elastsete klambrite disaini, tootmist, katsetamist ja kasutamist, tagades vahetatavuse, ohutuse ja vastupidavuse eri riikides ja raudteeliinidel, hõlmates erinevaid raudteestsenaariume, sealhulgas tava-, raskeveo--ja kiirraudteed. Praegu jagunevad rahvusvahelised raudtee elastsete klambrite standardid peamiselt kolme kategooriasse: rahvusvaheliselt tunnustatud standardid, piirkondlikult ühtsed standardid ja suurematele riikidele omased standardid. Need standardid täiendavad üksteist, igaüks oma fookusega, moodustades üheskoos tervikliku rahvusvahelise standardisüsteemi.
1. Rahvusvahelise Standardiorganisatsiooniga (ISO) seotud standardid
1. Rahvusvahelise Standardiorganisatsiooniga (ISO) seotud standardid
Põhitähelepanu on elastsete ribade ja kinnitussüsteemide testimisel, mis on ülemaailmse elastse riba tootmise ja testimise aluseks. Peamiselt hõlmavad järgmist:
- ISO 22074 seeria: "Raudteerakendused-Rööpad-Kinnitussüsteemi testimismeetodid" selgitab testimisprotseduure ja otsustusstandardeid selliste peamiste näitajate jaoks nagu klambri surve, tõste jäikus, väsimus ja isolatsiooni jõudlus. See on klipi jõudluse kontrollimise põhispetsifikatsioon.
- ISO 5948: "Spring Steel Testing Standard" sätestab vedruvarraste jaoks kasutatava vedruterase keemilise koostise, mehaanilised omadused, metallograafilise struktuuri ja muud nõuded ning annab ühtse standardi vedruvarraste materjalivaliku kohta.
Toodete kirjeldus
2. Rahvusvahelise Raudteeliidu (UIC) asjakohased standardid Spetsiaalselt raudteerööbaste komponentide jaoks välja töötatud standardid vastavad paremini raudtee tegelikele tegevusvajadustele ja on rahvusvahelise raudteekoostöö põhialuseks. Need hõlmavad peamiselt järgmist: - UIC 860 seeria: "Rööbaste kinnitusdetailide üldised tehnilised tingimused", mis hõlmab elastsete klambrite projekteerimispõhimõtteid, mõõtmete tolerantse, pinnatöötlust ja paigaldusnõudeid ning selgitab elastsete klambrite ja rööbaste ning raudpatjade ühilduvusnõudeid ning on kohaldatav erinevatele rahvusvahelistele raudteeliinidele. Rööpakinnituste testimine" keskendub elastsete klambrite väsimuse testimise meetodile, mis nõuab, et elastsed klambrid ei näitaks pragusid ega tõrkeid konkreetsete tsükliliste koormuste korral, et tagada töökindlus.
3. Euroopa standardid (EN)
Euroopa riikide raudteevõrgud on omavahel tihedalt seotud ja ühtlustavad kõrgel tasemel. Põhistandardid on samaväärsed rahvusvaheliste standardite vastuvõtmise või täiustamisega ning on kohaldatavad Euroopa riikides ja riikides, mis võtavad kasutusele Euroopa raudteetüübid. Peamiselt hõlmavad järgmist:
- EN 13481 seeria: "Raudteerakendused-Rööpad-Kinnitussüsteemide jõudlusnõuded" on Euroopa klambrite põhistandard ja jaguneb kolmeks osaks: 1. osa (üldnõuded), 2. osa (balastiga rööbaste kinnitused, mis selgitavad üldkasutatavate mudelite (nt C-klassi roomikklambrid, sobivad C-klassi klambrid) jõudlusnäitajaid. kiirraudtee-ja raskeveo{8}}liinid).
- Toetavad standardid: Saksa DIN standard (DIN 17221 "Spring Steel Specification", DIN EN 13481, samaväärne Euroopa standardiga), Briti BS standard (BS EN 13481, samaväärne Euroopa standardiga), mis täpsustab tootmisprotsessi ja testimise üksikasju veelgi.
4. Põhja-Ameerika standard Ameerika ja Kanada raudteede põhiosa kohandub Põhja-Ameerika suurte koormuste ja suurte teljekoormuste liini omadustega. Standardid keskenduvad praktilisusele ja vastupidavusele. Peamiselt hõlmavad järgmist: - AREMA standardid (Ameerika Raudteeehituse ja -hoolduse assotsiatsioon): "Raudteeehituse käsiraamatu" 3. peatükk "Rööbastee struktuur" selgitab elastsete varraste painderõhku, väsimuse kasutusiga ja materjalinõudeid. Tavaliselt kasutatakse vedruterast AISI 6150 ja see näeb ette, et elastsete vardade paindumisrõhk peab ulatuma 10-15 kN-ni ja väsimuse kestus ei tohi olla väiksem kui 3 × 10⁶ korda. - ASTM standardid: ASTM A232 "Spring Steel Egue" ja Metoodika Steel Egue6 "Spring Steel Egue" vedrumaterjalide testimiseks ja jõudluse testimiseks ning neid kasutatakse koos AREMA standarditega. ### 3. Peamised riigi-spetsiifilised standardid (kohandatud riiklikele tingimustele, eristavad tunnused) Iga riik ühendab endas oma raudtee tööomadused (nagu suur{17}}raudtee kiirus, raskeveokite teljekoormus, rööpatüübi spetsifikatsioonid) ja koostab oma standardid rahvusvaheliste ja piirkondlike standardite alusel, et tagada riigi ühiste tehniliste nõuete ja mudelite elastsed nõuded. vastab oma liinide vajadustele.

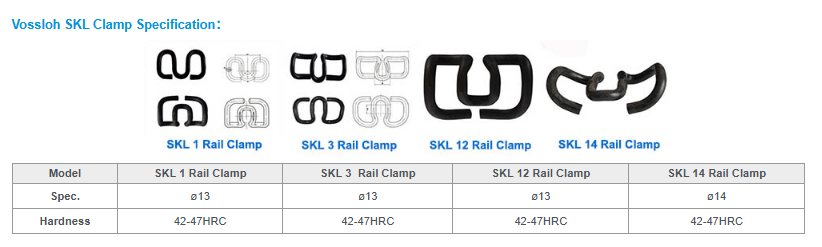

5. Saksa standard (toetab Vossloh süsteemi) Saksa Vossloh kinnitussüsteemi põhjal on välja töötatud eksklusiivne elastse riba standard, mis sisaldab tõmbesurveklassi, mis sobib raudteeliinidele Euroopa riikides ja paljudes maailma riikides: - Põhistandardid: EN 10089 (Spring Steel Specification), SKL221 seeria vedrude tehnilised nõuded, Baarid 1 (SKL 15.12.18), mille hulgas on SKL 15 vedruvarraste pandla rõhk 15 kN, mis sobivad UIC60 rööbastele ja on kõige laialdasemalt kasutatav. 6. Briti standard (toetab Pandroli süsteemi) Briti Pandroli kinnitussüsteem keskendub rasketele{11}}koormuse ja kiire paigalduse nõuetele. Põhistandard on BS EN 13481. Esiletõstetud klambrite hulka kuuluvad PR-seeria (kõrge painderõhk, sobib raskeveokite{14}}raudtee jaoks), Fast Clip süsteem (eelmonteeritud klambrid, mis toetavad mehhaniseeritud paigaldust) ja Nabla klambrid (terakujuline disain, sobivad kindlatele rauast alusplaatidele).

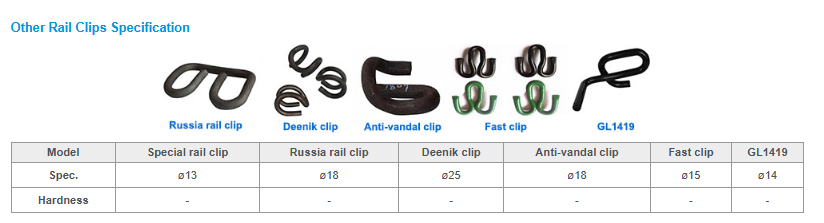

7. Muud riigi/regiooni standardid - Jaapan: JIS E 1115 "Track Fastener Standard", mis sisaldab E--tüüpi klambrite seeriat, mis sobib Jaapani kitsarööpmelisele ja Shinkanseni kiirraudteeliinidele, keskendudes kergele ja elastsele kohandumisele{5}} Venemaa: GOST3133diditions forTechniltions Kinnitusvahendid", mis on kohandatud Venemaa laiarööpmelistele liinidele, selgitab elastsete ribade materjali, suurust ja korrosioonivastaseid nõudeid- ning on sobitatud Venemaa standardsiinide ja rauast tugiplaatidega. - Austraalia: AS 1085.14 "Rööbaste kinnitusvahendite standard", mis on kohandatud Austraalia raskete{10}}elastsete raudteede vastupidavuse ja elastsuse vastupidavusele, on kõrgemad nõuded. baarid.
8. Hiina standardid (TB/T-seeria)
Kohanedes Hiina tavapäraste, -kiirete ja raskete{1}}raudteede erinevate vajadustega, on loodud terviklik elastse raudtee standardsüsteem, mille tuumaks on:
- TB/T 3065 seeria: raudteekinnitusvedrud (uusim versioon TB/T 3065-2020), mis hõlmavad tavaliselt kasutatavaid vedrusid, nagu tüüp I, tüüp II ja tüüp III, ning määravad erinevate vedrude kinnitusjõu, vedru käigu ja materjalinõuded (tavaliselt 60Si2MnA ja 60 terasest vedrud 2Cr).
- TB/T 3395.3-2015: Spetsiaalne standard-kiirraudtee elastsetele klambritele, mis seab kõrgemad nõuded ballastivaba rööbastee elastsete klambrite elastsusele, väsimuse kestusele ja isolatsioonivõimele ning sobib kiirraudteeliinidele, mille kiirus on 350 km ja üle 35 km/h.
Praktikas seavad paljud raudteeprojektid piiriülese{0}}ühilduvuse tagamiseks esikohale UIC ja EN standardid. Riiklikud standardid annavad täiendavaid juhiseid konkreetsete töötingimuste kohta. Üldiselt hõlmab elastsete klambrite standardimine materjali valikut, konstruktsioonikujundust ja väsimust, pakkudes kindla aluse ohutuks ja usaldusväärseks raudteeoperatsiooniks kogu maailmas.
